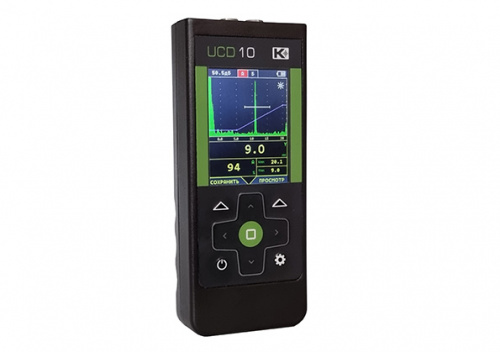

УСД-10 LF ультразвуковой дефектоскоп — это компактный и легкий ультразвуковой дефектоскоп, предназначенный для контроля различных композиционных материалов, включая металлы и материалы с высоким затуханием. Его небольшие габариты и вес (всего 250 граммов) делают его идеальным инструментом для работы в труднодоступных местах, где портативность и маневренность критически важны.
Основные преимущества:
- Широкий частотный диапазон: Позволяет использовать как классические преобразователи (до 5 МГц), так и низкочастотные для контроля материалов с большим затуханием.
- Морозостойкий TFT-дисплей: Высококонтрастный экран с разрешением 320×240, легко читаемый под любым углом.
- Быстрая смена ориентации изображения: Поворот экрана на 90 градусов одной кнопкой.
- Мощный Li-Pol аккумулятор: Автономная работа до 12 часов.
- База данных преобразователей: Быстрый вызов настроек одной кнопкой.
- Встроенный USB-C интерфейс: Для удобной связи и обновлений.
- Две независимые зоны контроля: Расширяют возможности диагностики.
- Функция ВРЧ: Повышает точность измерений.
- Большая память: Хранение настроек и результатов измерений.
Цветовые палитры экрана:
- СТАНДАРТНАЯ: Полноцветная схема для комфортной работы в нормальных условиях.
- МОНОХРОМНАЯ: Белый фон и черный сигнал — идеально для яркого солнечного света.
- ЖЕЛТАЯ: Черный фон и желтый текст — имитация ЭЛД для контрастной работы.
Для максимального удобства оператора в комплект дефектоскопа входит набор аксессуаров, обеспечивающих комфортную и безопасную работу в различных условиях.
-
Сумка-пояс RFT:
- Два кармана на прорезиненных молниях.
- Светоотражающие элементы для безопасности в темное время суток.
- Съемный мешок-сброс для ветоши и смазки.
- Ремень регулируется от худого до крупного человека, даже в зимней одежде.
- На ремне закреплен страховочный трэнчик с карабином для дополнительной фиксации прибора.
-
Стандартный чехол на молнии:
- Матерчатый чехол с прозрачной передней панелью защищает прибор от осадков, грязи и смазки.
- Оснащен кольцом для крепления темляка и страховочного тренчика, а также ремнем для фиксации на предплечье.
-
RFT UNIVERSAL PLATFORM:
- Металлическая платформа, устанавливаемая на заднюю панель прибора для монтажа дополнительных креплений.
-
Крепление на руку типа "перчатка":
- Устанавливается на RFT UNIVERSAL PLATFORM.
- Размещается на ладони оператора, позволяя выбирать и фиксировать положение прибора.
Комплектация
| № | Наименование | Количество |
|---|---|---|
| 1 | Электронный блок УСД-10 LF со встроенным Li-Pol аккумулятором | 1 |
| 2 | Блок питания сетевой 5В / 220В | 1 |
| 3 | Комплект преобразователей и кабелей (определяется требованиями заказчика) | 1 |
| 4 | Кабель USB для связи с ПК | 1 |
| 5 | USB флеш-накопитель с ПО | 1 |
| 6 | Защитный чехол (стандартный чехол на молнии) | 1 |
| 7 | Защитный силиконовый бампер-чехол | 1 |
| 8 | RFT universal platform (универсальная крепежная платформа) | 1 |
| 9 | Крепление-перчатка | 1 |
| 10 | Сумка-пояс RFT для работы и транспортировки | 1 |
| 11 | Комплект документации (руководство, паспорт, свидетельство о поверке) | 1 |
Технические характеристики
| Параметр | Значение |
|---|---|
| Развертка | Мин.: 0–1,8 мкс (0–5 мм) <br> Макс.: 0–267 мкс (0–800 мм, сталь) |
| Диапазон скоростей | 1000–20000 м/с |
| Задержка | 0–347 мкс |
| Максимальная длина контролируемого материала (сталь) | До 800 мм (эхо-режим), 1600 мм (теневой режим) |
| Задержка в призме | 0–100 мкс (точность 0,01 мкс) |
| Зондирующий импульс | Радиоимпульс, 200 В, 0,5–2 числа периода (шаг 0,5) |
| Частота повторений ЗИ | 400 Гц |
| Усилитель | Широкополосный, 0,02–5 МГц (-6 дБ) |
| Согласование с ПЭП сторонних производителей | Нет |
| Диапазон регулировки усиления | 92 дБ (шаг 0,5 дБ) |
| Временная Регулировка Чувствительности (ВРЧ) | Линейная, до 20 дБ |
| Кривая Амплитуда-Расстояние (АРК) | Нет |
| Детектирование | Полное, радиосигнал (во всем диапазоне развертки) |
| Отображение сигналов | А-скан |
| Дополнительная клавиша +dB | Нет |
| Автоматическая калибровка задержки в призме | Нет |
| Автоматическая калибровка диапазона контроля | Нет |
| Автоматическая калибровка скорости УЗК | Нет |
| Отсечка | Компенсированная, 0–80% высоты экрана |
| Зоны контроля | 2 независимые зоны, настройка начала/ширины, уровней порогов, логики дефектов |
| Автоматическая Сигнализация Дефектов (АСД) | Световая (для каждой зоны) и звуковая/вибрационная |
| Режимы работы АСД | Дефект в первой зоне, второй зоне, обеих зонах, одной из зон |
| Функция АРД | Нет |
| Цифровая фильтрация сигнала | Нет |
| Аналоговая фильтрация сигнала | Нет |
| Измерение временных интервалов | От 0 до первого сигнала в зоне или между сигналами (по фронту, максимуму, переходу через "0") |
| Измерение амплитуды | В процентах от высоты экрана или в дБ относительно порога |
| Сравнение с эталонным сигналом | Нет |
| Поддержка стандарта AWS D1.1 | Нет |
| Обработка изображения после "заморозки" | Статичная картинка |
| Дисплей | Цветной TFT, 320×240 точек, 44×58 мм, функция поворота, режим для яркого солнца |
| Смена цветовых схем | Есть (стандартная, монохромная, имитация ЭЛД) |
| Смена ориентации экрана | 4 положения |
| Язык меню | Русский, английский |
| Память | 900 настроек с А-сигналом, 900 преобразователей, 1000 протоколов контроля |
| Интерфейс | USB-C |
| Разъемы преобразователей | 2 × Lemo 00 |
| Аккумулятор | Встроенный Li-Pol, 3,7 В / 3,5 А·ч |
| Время работы | 12 часов |
| Внешнее питание | Блок питания 220 В AC / 5 В DC |
| Диапазон рабочих температур | -25°C … +55°C |
| Габаритные размеры | 155×65×28 мм |
| Масса | 0,25 кг (с аккумулятором) |
